產品原理:
連桿浮球液位開關與小型浮球液位開關原理基本相同,通常將密封的非磁性金屬或塑膠管內根據需要設置一點或多點磁簧開關,再將中空而內部有環形磁鐵的的浮球固定在桿徑內磁簧開關相關位置上,使浮球在一定范圍內上下浮動,利用浮球內的磁鐵去吸引磁簧開關的閉合,產生開關動作,以控制液位。常開和常閉是沒有注入液體時的狀態。 連桿浮球液位開關為定制品,依照被測液體的溫度、壓力、比重、耐酸堿等特性,選擇適合規格的浮球。選購時還需確定接續規格(法蘭安裝或螺紋安裝等),各動作點位置,動作形式(常開或常閉)和總長。
產品特點:
磁簧開關觸點材料為銠(表層覆蓋氧化銠),接點壽命可達200萬次。磁簧開關的特殊處理可使其在200℃
高溫下正常使用??蓪崿F(xiàn)多點控制,每個控制點的位置可根據客戶需要定制。所有開關的出線都集中在接線
盒里面,施工簡單方便,降低配線成本。接線盒防護等級IP65以上,可需要配置本安防爆和隔爆型接線盒。
整體性能可靠。有SUS304、SUS316L、PP、PVDF、PTFE材質可選擇。長度可任意定制(Lmax≤5m)
浮球規格:
浮球 | 型號 | 尺寸A×B×C(mm) | 材質 | 密度g/cm3 | 耐溫℃ | 耐壓Kg/cm2 |
S1 | 28×28×9.5 | SUS316L | 0.8 | 200 | 10 | |
S2 | 38×26.5×9.5 | SUS316L | 0.7 | 200 | 12 | |
S3 | 45×55×15 | SUS316L | 0.65 | 200 | 15 | |
S4 | 52×52×15 | SUS316L | 0.55 | 200 | 30 | |
S5 | 75×75×23 | SUS304 | 0.7 | 200 | 64 | |
P1 | 26×18×10 | PP | 0.8 | 80 | 4 | |
P2 | 48×50×20 | PP | 0.8 | 80 | 4 | |
F1 | 55×70×23 | PVDF | 0.9 | 150 | 3 |
接線盒圖 | ||
B型材質:鋁合金防護等級:IP65 | E型材質:鋁合金防護等級:IP65 | |
F型材質:SUS304防爆等級:ExdⅡBT1~T6 | P型材質: 聚碳酸酯防護等級:IP66/67 | |

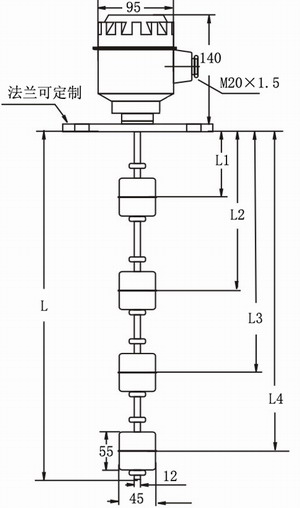

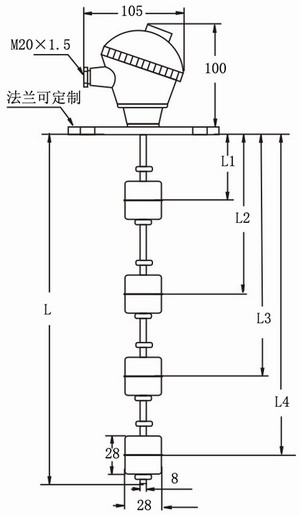

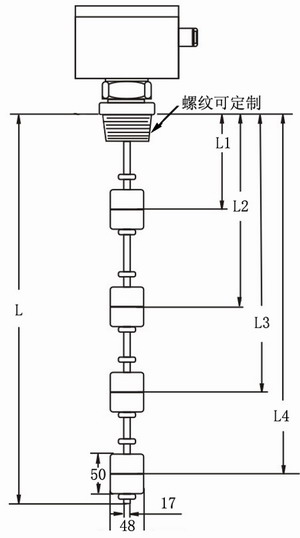

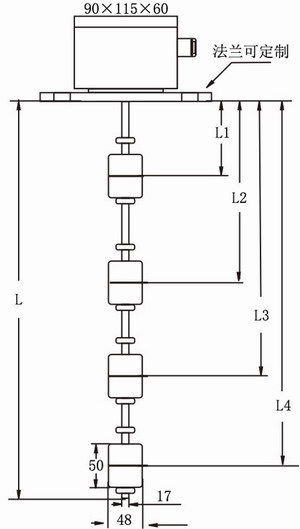

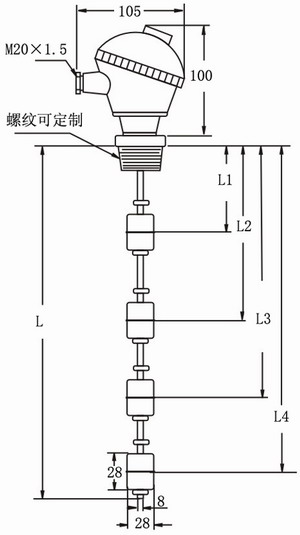

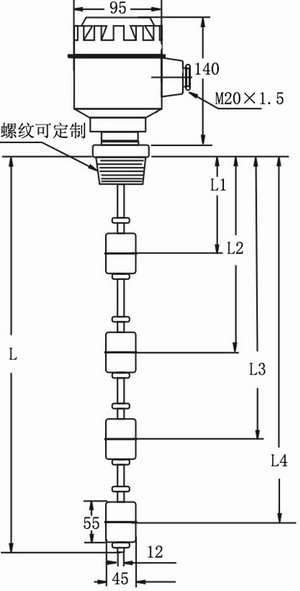

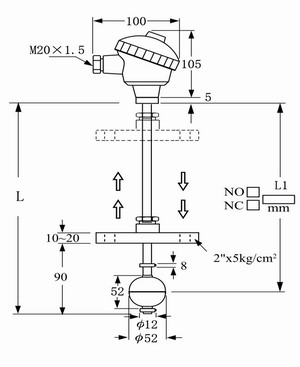

LM-E-DQ-S1 | LM-E-EM-S1 |
LM-B-FM-S3 | LM-B-FQ-S3 |
LM-P-SS-P2-4 | LM-P-SS-P2 |
LM-E-SS-S4-1 | LM-E-SS-S4 |
